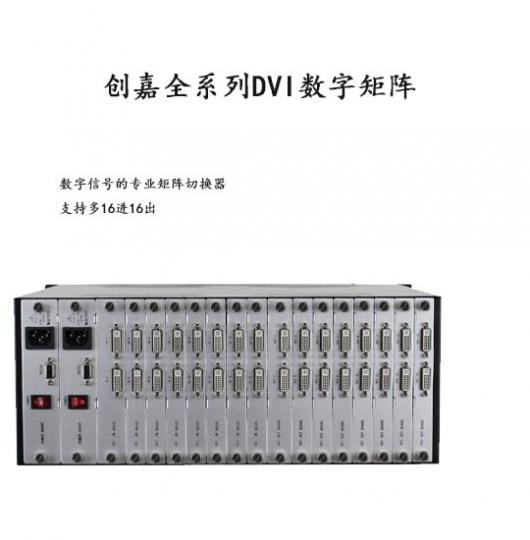

创嘉视讯系列全系列DVI数字矩阵

创嘉视讯系列全系列DVI数字矩阵:

创嘉DVI系列矩阵切换器主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等要求极高清晰度的场合。本产品带有断电现场保护、LCD液晶显示、音视频同步或分离切换等功能,带输入前端精确自适应补偿,将最大的输入距离延长至36米,支持输入信号状态监测,能实时监测和显示当前各输入通道是否有有效的信号接入,支持负载接入状态监测,并具备RS232通讯接口,可以方便与个人电脑、遥控系统或各种远端控制设备配合使用。

  • 产品描述
  • 技术参数表

创嘉视讯系列全系列DVI数字矩阵

支持多路DVI信号输入,多路DVI信号输出,一般用的较多的有:84DVI矩阵、88DVI矩阵、168DVI矩阵、1616DVI矩阵等;

支持输入前端精确自适应补偿,将最大的输入距离延长至40米;

支持DDC通道的切换;

支持输入信号状态监测,能实时监测和显示当前各输入通道是否有效的信号接入;

支持负载接入状态监测,能实时监测和显示输出通道是否连接有负载;

具备RS232通讯接口;

机架式结构,板卡灵活搭配,支持通道扩展。

带宽:3.15GHz,全数字;最大支持分辨1920x1200@60

位时钟抖动(ClockJitter)<0.15Tbit;最大传输延时:5nS(±1nS);切换速度:150ns(最长时间)

信号输入:

接口形式:通用插座/孔头DVI-I(仅支持DVI-D信号)

信号强度:T.M.D.S+/-0.4Vpp,最小T.M.D.S2.9V;最大电平:3.3V;阻抗:50Ω

传输距离:建议最大输入距离小于30米,在1920x1200@60时(推荐使用认证过的DVI专用线材)

信号输出:

接口形式:通用插座/孔头DVI-I(仅支持DVI-D信号)

信号强度:T.M.D.S+/-0.4Vpp,最小T.M.D.S2.9V;最大电平:3.3V;阻抗:50Ω

传输距离:建议最大输出距离小于15米,在1920x1200@60时(推荐使用认证过的DVI专用线材)

功耗:30150W(视具体型号确定功耗);温度:0℃45℃

串接接口:RS232,9D-Sub型连接器,端口235分别直通

串口参数:9600bps8位数据、1位起始位、1位停止位、无校验,无流控

输入电压:AC100240V50/60Hz.
